Drenes de aire comprimido:
tipos, funcionamiento y cómo evitar pérdidas de aire
Los sistemas de aire comprimido generan condensado durante su operación.
La humedad presente en el aire atmosférico entra al compresor y, conforme cambian la presión y la temperatura, parte del vapor se convierte en agua. Esa agua se mezcla en algunos sistemas con aceite, partículas y otros residuos.
Por esta razón encontramos drenes de condensado en postenfriadores, filtros, secadores, tanques, separadores y líneas de distribución.
Su función consiste en retirar el líquido acumulado. La forma de realizar esa descarga influye en el consumo energético del sistema.
En ILSA prestamos especial atención a este punto porque un dren mal seleccionado, mal ajustado o con mantenimiento deficiente libera aire comprimido junto con el condensado. La planta ya consumió energía para producir ese aire.
Una revisión adecuada identifica qué tipo de drenes están instalados, cómo trabajan y si corresponden con las condiciones reales de operación.
¿Qué son los drenes de aire comprimido y para qué sirven?
Un dren de aire comprimido es un dispositivo que retira el condensado acumulado dentro del sistema.
Según su diseño, funciona de forma manual, mediante un temporizador o a partir de la detección del nivel de condensado. Esta diferencia determina cuándo abre la válvula y cuánto aire escapa durante la descarga.
El dren forma parte del manejo de condensados. Su trabajo comienza en el punto donde se acumula líquido. En sistemas donde el condensado contiene aceite u otros contaminantes, el proceso continúa con equipos de tratamiento.
En una instalación lubricada, por ejemplo, el líquido descargado requiere tratamiento antes de su disposición según su composición y las disposiciones aplicables. En estos casos, el sistema integra equipos como separadores aceite-agua.
¿Por qué se genera condensado en un sistema de aire comprimido?
El aire atmosférico contiene humedad. Cuando entra al compresor, aumenta su presión y cambia su temperatura.
Después de la compresión, el aire se enfría. Conforme baja la temperatura, parte de la humedad en forma de vapor se condensa.
La cantidad de agua depende de las condiciones ambientales y operativas. La humedad relativa, la temperatura de entrada, el caudal y las condiciones de enfriamiento modifican el volumen de condensado.
Por esta razón una planta registra cantidades diferentes de condensado según la época del año o las condiciones del proceso.
Este comportamiento también explica uno de los problemas de los drenes temporizados. Una configuración adecuada durante una temporada húmeda resulta excesiva cuando disminuye la humedad ambiental. En otras condiciones ocurre lo contrario: un intervalo demasiado largo deja acumular más líquido del requerido.
¿Dónde se acumula el condensado dentro de la instalación?
El condensado aparece en diferentes puntos del sistema.
Entre los lugares que requieren revisión se encuentran:
- postenfriadores
- separadores de humedad
- tanques receptores
- filtros
- secadores
- líneas de distribución
- puntos bajos de tubería
- otros equipos donde se acumula agua.
La ubicación correcta del dren depende de la configuración del sistema.
Durante una revisión de instalación, comprobar un dren cerca del compresor resulta insuficiente. El diagnóstico identifica todos los puntos donde el líquido se acumula y confirma el funcionamiento de cada descarga.
¿Qué pasa si el condensado no se elimina correctamente?
El agua acumulada dentro de un sistema de aire comprimido afecta diferentes componentes de la instalación según el volumen, el tiempo de permanencia y las condiciones del proceso.
El problema aumenta cuando ese líquido permanece en tuberías, filtros, tanques u otros equipos durante periodos prolongados.
Además, el condensado no contiene únicamente agua. Según el tipo de sistema, incorpora lubricante, partículas, suciedad y otros residuos.
Su eliminación y tratamiento requieren considerar esta composición.
Corrosión, desgaste y afectaciones a los equipos
La presencia de humedad favorece la corrosión en tuberías, recipientes y componentes metálicos.
También interfiere con equipos neumáticos o instrumentos que requieren determinadas condiciones de calidad del aire.
Cuando el agua avanza por la red de distribución, llega a puntos de uso donde el proceso requiere aire seco.
En determinadas instalaciones, una eliminación deficiente de condensado también incrementa la carga sobre filtros o secadores. El efecto depende del diseño de la planta, del nivel de humedad y de la calidad de aire requerida.
Por esta razón, el diagnóstico incluye al dren dentro del sistema completo en lugar de analizarlo como una válvula aislada.
Riesgos para la calidad del aire y la operación
El condensado transporta aceite, partículas y otros contaminantes según las características del sistema.
Cuando el proceso utiliza aire comprimido en contacto con producto, empaque, instrumentos o superficies sensibles, la calidad del aire adquiere mayor relevancia.
También aparecen problemas operativos cuando un punto de dren permanece bloqueado o cuando el líquido alcanza zonas que requieren mantenerse secas.
En nuestra experiencia, estos problemas no siempre aparecen durante las primeras revisiones del sistema. El compresor funciona correctamente mientras la causa se encuentra en un filtro, un tanque o un punto bajo de la red que descarga de forma deficiente.
Por eso, en ILSA revisamos los drenes mediante un recorrido del sistema completo y no únicamente dentro del cuarto de compresores.

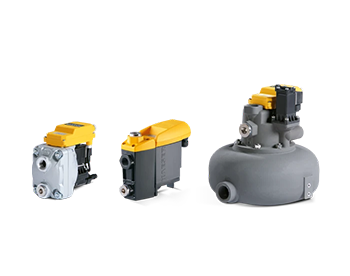

Tipos de drenes de condensado para aire comprimido
Los drenes se clasifican según la forma en que activan la descarga.
Las categorías más comunes son manuales, temporizados y automáticos o de demanda. Dentro de esta última categoría existen tecnologías electrónicas y capacitivas que detectan el nivel de condensado.
Cada alternativa responde a condiciones de aplicación distintas.
Drenes manuales
Un dren manual requiere que una persona abra la válvula para liberar el condensado y la cierre después.
Su funcionamiento sencillo resulta adecuado en determinadas aplicaciones con poca generación de condensado y supervisión constante.
Su principal limitación está en la operación: depende de una intervención humana.
Si la válvula permanece cerrada durante más tiempo del necesario, el líquido se acumula. Si permanece abierta después de expulsar el condensado, se desperdicia aire comprimido.
Por esta razón, la revisión considera quién opera el dren, con qué frecuencia y bajo qué criterio.
Drenes temporizados
Los drenes temporizados utilizan una válvula controlada por tiempo.
Normalmente incorporan dos ajustes. Uno define el intervalo entre descargas y otro establece cuánto tiempo permanece abierta la válvula.
Por ejemplo, el dren abre cada cierto número de minutos durante algunos segundos.
El sistema ofrece una operación sencilla, aunque responde a un tiempo programado y no a la cantidad real de condensado acumulado.
Cuando abre con suficiente líquido, descarga condensado. Cuando abre con el recipiente vacío o casi vacío, descarga aire comprimido.
Drenes automáticos o de demanda
Los drenes de demanda se activan ante la presencia de condensado.
La descarga responde a una condición real del sistema en lugar de depender únicamente de un intervalo programado.
Este principio reduce las pérdidas asociadas con descargas innecesarias.
También disminuye la necesidad de reajustar tiempos cuando cambia la cantidad de condensado por condiciones ambientales o variaciones de producción.
Drenes electrónicos capacitivos o de cero pérdida
Los drenes electrónicos capacitivos utilizan un sensor que detecta el nivel de condensado.
Cuando el líquido alcanza el nivel definido, el dispositivo activa la descarga. La válvula permanece abierta durante el tiempo requerido para evacuar el condensado y después cierra.
Esta tecnología retira líquido sin liberar una cantidad innecesaria de aire comprimido.
En ILSA consideramos este principio de operación al evaluar puntos donde un dren temporizado genera descargas frecuentes o donde la cantidad de condensado cambia durante el día o a lo largo del año.
El término “cero pérdida” describe precisamente ese objetivo: descargar condensado sin utilizar aire comprimido como parte normal del ciclo de purga.
¿Por qué los drenes temporizados desperdician aire comprimido?
Un dren temporizado abre según la configuración establecida.
Por lo tanto, el equipo no identifica por sí mismo si existe una gran cantidad de condensado, una pequeña cantidad o ningún líquido en ese momento.
La pérdida aparece durante el periodo en el que la válvula permanece abierta después de expulsar el condensado disponible.
En sistemas con varios puntos de purga, esas descargas acumulan un consumo significativo durante el año según la presión, duración, frecuencia y horas de operación.
Cómo funciona un dren temporizado
Supongamos que un dren abre durante algunos segundos cada determinado intervalo.
Durante la primera parte de la apertura sale condensado. Cuando el líquido termina y la válvula continúa abierta, comienza la descarga de aire comprimido.
El volumen perdido depende de variables como:
- presión del sistema;
- diámetro de la descarga;
- tiempo de apertura;
- frecuencia de activación;
- horas de operación.
Por esta razón, cada instalación registra una pérdida diferente.
El cálculo del costo requiere las condiciones reales de operación.
El problema de abrir aunque no haya condensado
La cantidad de condensado cambia según las condiciones ambientales y productivas.
Un ajuste realizado durante una temporada húmeda descarga aire de forma innecesaria cuando disminuye la humedad. Un intervalo demasiado largo, en cambio, acumula más líquido cuando aumenta la generación de condensado.
El temporizador admite reajustes, aunque estos requieren seguimiento.
Cuando revisamos sistemas donde los drenes temporizados llevan años instalados, observamos cuánto tiempo sale líquido y cuánto tiempo continúa saliendo aire después de terminar la descarga.
Esa comprobación revela si el ajuste corresponde con la operación actual.
Cuánto cuesta desperdiciar aire con drenes de condensados: un caso de referencia en una planta de 5,672 cfm
Un análisis de costos realizado para una planta con un sistema de aire comprimido de 5,672 cfm muestra el impacto acumulado de los drenes eléctricos temporizados.
El cálculo utilizó una presión promedio de 100 psig, una temperatura promedio de 60 °F y un costo de energía de USD 0.0769/kWh. Bajo estas condiciones, el costo estimado del aire comprimido fue de USD 0.27 por cada 1,000 pies cúbicos.
La instalación evaluada tenía 42 drenes temporizados distribuidos en cuatro grupos, con diferentes diámetros, tiempos de ciclo y tiempos de apertura. En conjunto, estos drenes representaban una pérdida anual estimada de 4,599,256 pies cúbicos de aire comprimido.
El costo asociado con esa pérdida alcanzaba aproximadamente USD 11,320 al año.
La tabla también muestra por qué conviene analizar cada dren de forma individual. Los tiempos de apertura y la frecuencia de los ciclos cambian entre puntos, por lo que la pérdida anual varía de forma considerable incluso entre drenes instalados en el mismo sistema.
Por ejemplo, uno de los grupos estaba formado por 13 drenes de ½” × ½”, con un ciclo promedio de 1,440 segundos y una apertura de 8.5 segundos. Cada dren representaba una pérdida anual estimada de 1,168,294 pies cúbicos, con un costo aproximado de USD 4,158 al año.
Otro grupo de 13 drenes de ¼” × ¼”, con ciclos de 1,260 segundos y aperturas de 15.5 segundos, registraba una pérdida estimada de 191,506 pies cúbicos por dren al año, equivalente a aproximadamente USD 682 anuales.
Estos datos muestran que el costo no depende únicamente del número de drenes instalados. El diámetro de descarga, la presión, el tiempo de apertura y la frecuencia de activación modifican la cantidad de aire perdido.
La metodología indicada en el análisis calcula el costo del aire comprimido con referencias del Compressed Air & Gas Handbook y del Standard Handbook for Mechanical Engineers, e incluye costos de energía y mantenimiento.

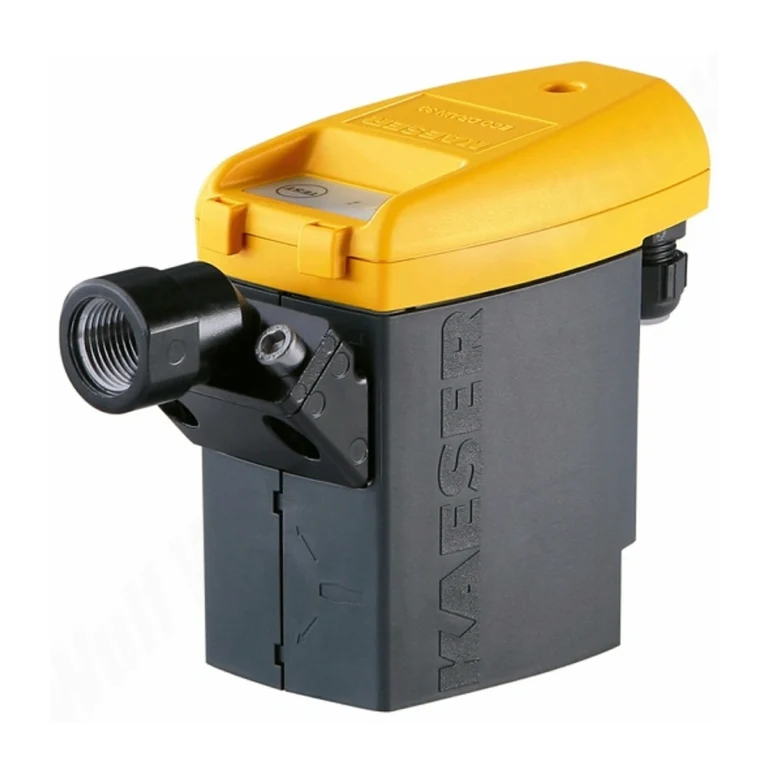

¿Cómo funciona un dren electrónico de condensado?
Un dren electrónico adapta la descarga al nivel real de líquido.
El principio exacto varía entre fabricantes. En los equipos capacitivos, un sensor detecta la presencia o el nivel del condensado dentro del dispositivo.
Cuando el líquido alcanza el punto de activación, comienza la descarga.
Detección del nivel de condensado
El condensado entra al dren y se acumula en una cámara o recipiente.
El sensor supervisa el nivel.
Al alcanzar el punto definido, el control envía una señal que abre la válvula.
Este mecanismo relaciona directamente la descarga con la cantidad de líquido presente.
En instalaciones donde la generación de condensado cambia durante el día, el dren modifica la frecuencia de descarga según el nivel acumulado.
Con poco condensado registra menos ciclos. Cuando aumenta la generación, incrementa las descargas según la necesidad.
Descarga sin pérdida innecesaria de aire
Durante una operación correcta, la válvula abre para retirar el condensado y cierra antes de que la descarga continúe con aire comprimido.
Este funcionamiento reduce las pérdidas asociadas con purgas programadas.
El resultado depende de una instalación adecuada y del estado del equipo.
Un dren electrónico también requiere mantenimiento. La suciedad en el sensor, una obstrucción o una válvula dañada altera su funcionamiento.
La tecnología reduce determinadas causas de desperdicio, pero la inspección conserva un papel importante dentro del mantenimiento.
Por qué resulta más eficiente que un dren temporizado
La diferencia principal está en el criterio de activación.
El dren temporizado trabaja con intervalos fijos. El dren de demanda responde al condensado presente.
Cuando cambia la cantidad de líquido, el dren de demanda ajusta naturalmente la frecuencia de descarga sin modificar continuamente un temporizador.
Esta característica aporta valor en sistemas sujetos a cambios de humedad o variaciones de producción.
¿Cuál es el mejor dren para un sistema de aire comprimido?
El análisis considera presión, capacidad del sistema, cantidad esperada de condensado, presencia de aceite, accesibilidad para mantenimiento y comportamiento del proceso.
También incluye el costo asociado con las pérdidas de aire.
Un dren con menor precio inicial genera un costo operativo mayor cuando descarga aire comprimido durante cada ciclo. La comparación económica requiere datos de presión, frecuencia, tiempo de apertura y horas de trabajo.
Cuándo sustituir un dren temporizado
Un dren temporizado justifica una evaluación cuando expulsa aire después de terminar la descarga de condensado.
También requiere atención cuando los tiempos cambian constantemente para adaptarse a variaciones de humedad o producción.
En ILSA utilizamos una comprobación sencilla: observamos varios ciclos completos. Si la válvula continúa descargando aire durante una parte importante del tiempo de apertura, registramos la duración y calculamos la pérdida.
Con esos datos comparamos el costo actual frente a una alternativa de demanda.
Cuándo conviene cambiar un dren manual
Un dren manual requiere revisión cuando la descarga depende de una rutina que no se cumple de forma consistente.
También merece análisis cuando el punto genera condensado con mucha frecuencia o se encuentra en una zona de difícil acceso.
Antes de sustituirlo, recomendamos conocer la cantidad de líquido producida y la frecuencia actual de apertura.
Estos datos orientan mejor la selección.
Qué considerar antes de elegir un dren automático
La selección de un dren automático requiere revisar su capacidad y las condiciones del punto de instalación.
Entre las variables relevantes están:
- presión máxima de trabajo;
- volumen de condensado esperado;
- tipo de condensado;
- temperatura;
- conexión disponible;
- requerimientos de alimentación eléctrica;
- facilidad de mantenimiento.
La ubicación también influye.
Un dren correctamente dimensionado rinde poco si el condensado no llega adecuadamente hasta su punto de entrada.
¿Dónde deben instalarse los drenes de condensado?
Los drenes se colocan donde ocurre separación o acumulación de líquido.
La cantidad y posición exactas dependen del diseño de la instalación.
Durante una revisión de planta seguimos el trayecto del aire desde la salida del compresor hasta los puntos de uso. Este recorrido identifica dónde se enfría el aire, dónde se separa humedad y dónde la geometría de la tubería favorece la acumulación.
Tanques y recipientes de aire
Los tanques receptores acumulan condensado en su parte inferior.
El dren retira ese líquido antes de que alcance un nivel excesivo o vuelva a incorporarse al flujo de aire.
La frecuencia de descarga varía según la cantidad de humedad y las condiciones de operación.
Filtros y separadores
Los filtros coalescentes y separadores de humedad extraen líquidos y contaminantes de la corriente de aire.
El dren evacúa ese material.
Cuando la descarga falla, el líquido se acumula dentro del elemento y afecta su desempeño.
Por esta razón, el mantenimiento incluye tanto el filtro como su mecanismo de dren.
Secadores y postenfriadores
El postenfriador reduce la temperatura del aire después de la compresión y favorece la condensación de humedad.
El líquido separado necesita una descarga.
Los secadores también incorporan separadores y drenes relacionados con su operación, según su diseño.
Cuando analizamos problemas de condensado, revisamos estos componentes además de la tubería principal.
Líneas de distribución y puntos de acumulación
La geometría de la red genera zonas donde se acumula agua.
Los puntos bajos, piernas de condensado y determinadas terminaciones de tubería requieren drenes según el diseño.
La presencia repetida de agua en un punto de uso señala con frecuencia una descarga insuficiente aguas arriba o una zona de acumulación dentro de la red.
El dren forma parte del manejo completo del condensado
Después de salir del sistema de aire comprimido, el condensado aún requiere tratamiento en determinadas instalaciones.
En sistemas con compresores lubricados, el líquido descargado contiene aceite en diferentes concentraciones.
Su manejo depende de la composición del condensado y de las disposiciones ambientales aplicables.

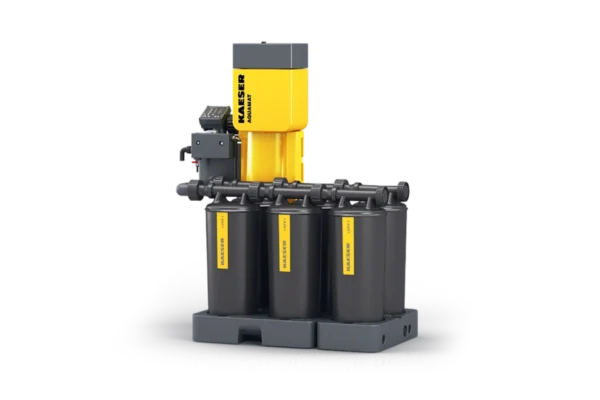

Separadores aceite-agua
Los separadores aceite-agua tratan condensados contaminados con lubricante.
Estos equipos separan el aceite del agua según su tecnología, capacidad y condiciones de operación.
Aquí aparece otra razón para revisar los drenes temporizados.
Cuando una descarga envía aire a presión hacia determinados sistemas de separación, favorece la formación de emulsiones y dificulta la separación entre aceite y agua.
En nuestros proyectos consideramos ambos equipos dentro de la misma ruta del condensado: el dren realiza la descarga y el separador trata el líquido según su composición.
Secadores de aire comprimido
El secador reduce la humedad presente en el aire.
Este proceso controla la cantidad de vapor que continúa hacia la red, aunque los demás puntos de acumulación todavía requieren drenes.
La selección del secador depende de la calidad de aire exigida y de las condiciones de operación.
Cuando un sistema presenta agua en la red, el diagnóstico también revisa el desempeño del secador, el enfriamiento y otros componentes relacionados.
Filtros coalescentes
Los filtros coalescentes retiran aerosoles, líquidos y partículas según el grado de filtración utilizado.
Al separar estos contaminantes generan material que necesita evacuación.
Por esta razón, el estado del dren instalado en el filtro influye directamente en el manejo de los líquidos separados.
Errores comunes al eliminar condensados del aire comprimido
Los problemas de condensado aparecen con frecuencia por una combinación de selección, ajuste y mantenimiento.
Una revisión técnica observa primero lo que ocurre en cada punto y después define las modificaciones.
Depender únicamente de drenes manuales
Un dren manual cumple su función cuando existe una rutina clara y una persona responsable.
Cuando la operación de la planta dificulta esa supervisión, el líquido permanece más tiempo dentro del sistema o la válvula queda abierta más tiempo del requerido.
En esos casos, una alternativa automática mejora la consistencia de la descarga.
Mantener drenes temporizados mal ajustados
Un tiempo de apertura excesivo descarga aire después de retirar el líquido.
Un intervalo demasiado largo genera el efecto contrario y acumula condensado.
Los parámetros necesitan corresponder con las condiciones reales de operación.
Por eso una configuración antigua requiere revisión cuando cambian la producción, la humedad ambiental o los horarios de trabajo.
Descuidar el mantenimiento
Los drenes trabajan con líquidos que contienen aceite, partículas y suciedad según el sistema.
Estos contaminantes generan obstrucciones y afectan sensores o válvulas.
El mantenimiento sigue las recomendaciones del fabricante y considera las condiciones particulares de la instalación.
En sistemas con mayor contaminación, la inspección requiere mayor frecuencia.
Eliminar incorrectamente condensados con aceite
El condensado de un sistema lubricado contiene aceite en distintas concentraciones.
Su disposición requiere conocer la composición y revisar el método de tratamiento correspondiente.
Una descarga sin tratamiento adecuado genera riesgos ambientales y problemas de cumplimiento.
Los separadores aceite-agua resuelven determinadas aplicaciones cuando su capacidad y tecnología corresponden con el volumen y las características del condensado.
¿Cómo saber si sus drenes desperdician aire?
Una inspección básica revela problemas que pasan desapercibidos durante la operación diaria.
El primer paso consiste en observar cómo funcionan los equipos existentes antes de plantear modificaciones.
Revise cada punto de descarga de la planta
Realice un recorrido por:
- tanques;
- filtros;
- secadores;
- separadores;
- postenfriadores;
- puntos bajos;
- otros lugares con descarga de condensado.
Registre el tipo de dren y su condición.
Esta información crea un mapa básico del manejo de condensados dentro de la planta.
Compruebe si sale aire cuando no existe condensado
Observe un ciclo completo de descarga.
En un dren temporizado, registre cuánto tiempo sale líquido y cuánto tiempo continúa la descarga después de terminar el condensado.
Una liberación visible de aire justifica un cálculo posterior de pérdidas.
En ILSA utilizamos esta observación como uno de los primeros indicadores durante una revisión.
Identifique el tipo de dren instalado
Registre si el equipo corresponde a un dren:
- manual;
- temporizado;
- automático;
- electrónico;
- capacitivo.
Anote también modelo, presión de trabajo y condición general cuando tenga acceso a estos datos.
Esta información facilita la comparación entre puntos similares.
Evalúe mantenimiento y funcionamiento
Busque señales como:
- descarga continua;
- ausencia de descarga pese a la presencia de condensado;
- obstrucciones;
- fugas;
- alarmas;
- sensores contaminados;
- válvulas con cierre deficiente.
Incluso un dren diseñado para evitar pérdidas desperdicia aire cuando presenta una falla mecánica o de control.
Mantenimiento de los drenes de aire comprimido
El mantenimiento depende del tipo de dren y de las características del condensado.
Un sistema con aceite y suciedad exige mayor atención que una instalación con condensado relativamente limpio.
La frecuencia se define a partir de las recomendaciones del fabricante y de la experiencia de operación.
Qué revisar periódicamente
Compruebe que el dren descargue cuando corresponde y cierre correctamente después del ciclo.
Inspeccione conexiones, válvulas, sensores, filtros internos y otros componentes expuestos a obstrucciones.
Si el equipo incorpora alarmas o indicadores, inclúyalos en las rutinas de mantenimiento.
El historial de fallas también aporta información.
Cuando un dren se obstruye repetidamente, la causa a menudo está relacionada con la contaminación del condensado, el dimensionamiento o la selección del equipo.
Señales de un dren obstruido o con fallas
La acumulación de agua aguas arriba del dren indica un problema de descarga.
Una descarga continua también señala una falla cuando el equipo debería permanecer cerrado.
En drenes electrónicos, las alarmas identifican en algunos modelos problemas de sensor, válvula o evacuación.
La corrección requiere atender la causa de la falla además de restablecer el dispositivo.
Por qué la falta de mantenimiento afecta la eficiencia
Un dren que no cierra funciona como una fuga de aire.
Un dren que no abre acumula líquido.
Las dos fallas producen consecuencias distintas y requieren acciones diferentes.
Por esta razón, en ILSA incluimos los drenes dentro de las revisiones de eficiencia del sistema. Aunque representan componentes pequeños frente al resto de la instalación, su condición influye en las pérdidas de aire y en el manejo de condensados.
Cómo mejorar la eliminación de condensados en su sistema de aire comprimido
Una revisión ordenada comienza con la identificación de los puntos donde se genera y acumula condensado.
Después se documenta qué dren existe en cada ubicación, cómo se activa y si presenta fugas o problemas de descarga.
Con esos datos se priorizan las acciones.
Un dren manual en un punto de baja generación y fácil acceso quizá continúe siendo adecuado. Un dren temporizado que libera aire durante cada ciclo justifica una comparación con un dren de demanda. Un equipo automático con fallas requiere mantenimiento antes de considerar su sustitución.
El análisis también incluye lo que ocurre después de la descarga.
Cuando el condensado contiene aceite, el tratamiento incorpora un separador aceite-agua u otro sistema adecuado para las condiciones de la instalación.
En ILSA revisamos estos proyectos como un sistema completo porque la cantidad de condensado, el punto donde aparece, el tipo de dren, la calidad del aire requerida y el tratamiento posterior están relacionados.
Para conocer el impacto económico de los drenes, registramos presión, frecuencia de descarga, tiempo de apertura y número de puntos instalados.
Con esa información estimamos el costo de las pérdidas y comparamos las alternativas sobre una base técnica.
Preguntas frecuentes sobre drenes de aire comprimido
¿Qué es un dren de cero pérdida?
Es un dren diseñado para descargar condensado sin liberar aire comprimido durante su ciclo normal.
Generalmente utiliza un sistema de detección de nivel que abre la válvula ante la presencia de líquido y la cierra antes de que comience una descarga innecesaria de aire.
Su desempeño depende de la instalación, el mantenimiento y las condiciones de operación.
¿Cuál es la diferencia entre un dren temporizado y uno automático?
El dren temporizado abre según intervalos establecidos.
Un dren automático de demanda se activa cuando detecta condensado.
La diferencia modifica la forma en que ambos equipos responden a las variaciones en la cantidad de líquido.
¿Un dren de condensado provoca pérdidas de aire?
Un dren temporizado genera pérdidas cuando la válvula permanece abierta después de evacuar el condensado.
También aparecen pérdidas en drenes con válvulas dañadas, suciedad, problemas de cierre u otras fallas.
La magnitud depende de la presión, tamaño de la apertura, duración, frecuencia y horas de operación.
¿Dónde se coloca un dren en un sistema de aire comprimido?
Los drenes se instalan en puntos donde se separa o acumula condensado.
Entre ellos se encuentran tanques, filtros, separadores, postenfriadores, secadores y puntos bajos de la red.
La ubicación exacta depende del diseño de la instalación.
¿Qué pasa si el condensado contiene aceite?
El condensado contaminado con aceite requiere tratamiento antes de su disposición según su composición y las disposiciones aplicables.
Los separadores aceite-agua tratan este tipo de líquido en determinadas aplicaciones.
La selección depende del volumen de condensado, concentración de aceite y tecnología de separación.
¿Cada cuánto se revisa un dren?
No existe un intervalo único para todas las instalaciones.
La frecuencia depende del tipo de dren, cantidad y calidad del condensado, horas de operación y recomendaciones del fabricante.
La presencia de suciedad, aceite o antecedentes de obstrucciones justifica inspecciones más frecuentes.
Conclusión
Los drenes de aire comprimido controlan la eliminación del condensado en diferentes puntos de la instalación. Su selección, ajuste y mantenimiento influyen tanto en el manejo del líquido como en las pérdidas de aire durante la descarga.
Una revisión técnica recorre la instalación, identifica cada punto de dren y observa su funcionamiento.
Los drenes manuales dependen de una rutina de operación. Los temporizados trabajan con intervalos definidos y descargan aire cuando permanecen abiertos después de expulsar el condensado. Los drenes electrónicos capacitivos responden al nivel real de líquido y reducen las descargas innecesarias cuando funcionan correctamente.
El análisis de referencia de una planta de 5,672 cfm muestra la magnitud que alcanza este tipo de pérdida cuando existen varios drenes temporizados en operación. Los 42 drenes evaluados acumulaban una pérdida estimada de 4,599,256 pies cúbicos de aire comprimido al año, con un costo aproximado de USD 11,320 anuales bajo las condiciones utilizadas en el cálculo.
Este ejemplo sirve como referencia y no como una cifra aplicable a cualquier instalación. El costo real depende de variables como presión, diámetro de descarga, tiempo de apertura, frecuencia de los ciclos, horas de operación y costo de generación del aire comprimido.
En ILSA podemos revisar estos parámetros en los drenes instalados y calcular las pérdidas con datos propios de la planta. Así resulta posible comparar el costo actual con alternativas de descarga que respondan a la cantidad real de condensado.
